วิธีคำนวณจำนวนรอบของแบตเตอรี่ที่เก็บพลังงาน PV

การคำนวณจำนวนวัฏจักรของแบตเตอรี่ที่เก็บพลังงานแสงอาทิตย์เกี่ยวข้องโดยตรงกับ "ความลึกของการปลดปล่อย (DOD)" . เมื่อแบตเตอรี่ถูกปล่อยออกมาครึ่งทาง (เช่นการปลดปล่อยจาก 100% SOC ถึง 50%) การวิเคราะห์:

คำจำกัดความของวงจรที่สมบูรณ์

กระบวนการปล่อยแบตเตอรี่จากการชาร์จเต็ม (1 0 0% SOC) ให้ว่างเปล่าอย่างสมบูรณ์ (0% SOC) จากนั้นชาร์จกลับสู่การชาร์จเต็มจะถูกนับเป็น 1 รอบที่สมบูรณ์ .

ตัวอย่าง: 1 0 0%→ 0%→ 100%= 1 รอบ .

การคำนวณจำนวนรอบของประจุบางส่วนและการปล่อย

เมื่อความลึกของการปลดปล่อย (DOD) ไม่ถึง 100%จำนวนรอบจะถูกสะสมตามสัดส่วนของความลึกของการปลดปล่อย .}

สูตร: จำนวนรอบที่เทียบเท่า=ความลึกของการปลดปล่อย (DOD) ÷ 100%

ตัวอย่าง: ปล่อย 50%(100%→ 50%) จากนั้นการดำเนินการนี้คือ 0 . 5 รอบเทียบเท่า; หากมีการปล่อย 50% และเรียกเก็บเงินอีกครั้งสองครั้งจะถูกสะสมเป็น 1 รอบที่สมบูรณ์

สถานการณ์ที่ 1: การปล่อยเดี่ยว 50% ตามด้วยการชาร์จ

กระบวนการปลดปล่อย: 100% SOC → 50% SOC (DOD =50%)

กระบวนการชาร์จ: 50% SOC → 100% SOC

การคำนวณหมายเลขรอบ:

จำนวนรอบที่เทียบเท่า=50% ÷ 100%=0.5 ครั้งนั่นคือการดำเนินการนี้นับเป็นครึ่งรอบ .}

สถานการณ์ที่ 2: การสะสมการปล่อยบางส่วน

ครั้งที่ 1: 100%→ 70%(DOD =30%) →ชาร์จถึง 100%→สะสม 0.3 รอบ

ครั้งที่ 2: 100%→ 60%(DOD =40%) →ชาร์จถึง 100%→สะสม 0.4 รอบ

เวลาที่ 3: 100%→ 50%(DOD =50%) →ชาร์จถึง 100%→สะสม 0.5 รอบ

จำนวนรอบทั้งหมด: 0.3+0.4+0.5=1.2 ครั้งซึ่งเทียบเท่ากับ 1 . 2 รอบที่สมบูรณ์

ประเภทของแบตเตอรี่รอบเวลา (80% DOD) ลักษณะอายุการใช้งานภายใต้การปลดปล่อยบางส่วน .

แบตเตอรี่ลิเธียมเหล็กฟอสเฟต 3000-6000 ครั้งเมื่อปล่อยออกมาบางส่วน (เช่น 50% DOD) รอบเวลาสามารถเพิ่มเป็นสองเท่าเป็น 6000-12000 เวลา .

แบตเตอรี่ลิเธียม Ternary 1000-2000 การปลดปล่อยบางส่วนช่วยเพิ่มอายุการใช้งานอย่างมีนัยสำคัญ แต่สลายตัวเร็วขึ้นที่อุณหภูมิสูง .}

แบตเตอรี่ตะกั่วกรด 300-500 ครั้งเมื่อปล่อยออกมาบางส่วน (เช่น 50% DOD) รอบเวลาประมาณ 500-800} ครั้ง .}

หมายเหตุ: รอบรอบเล็กน้อยมักจะขึ้นอยู่กับ 80%DOD (เช่น 100%→ 20%→ 100%) . หาก DOD ต่ำกว่าในการใช้งานจริง (เช่น 50%) เวลารอบที่เทียบเท่าจะต้องถูกแปลงตามสัดส่วนและอายุการใช้งานแบตเตอรี่

อัลกอริทึมระบบการจัดการแบตเตอรี่ (BMS)

BMS ส่วนใหญ่จะคำนวณจำนวนรอบที่เทียบเท่าตามความสามารถในการปล่อยสะสม . ตัวอย่างเช่นหากความจุของแบตเตอรี่คือ 10kWh การปล่อยสะสม 5KWh จะถูกนับเป็น 0 . 5 รอบ

BMS ระดับไฮเอนด์บางตัวจะปรับตรรกะการคำนวณรอบแบบไดนามิกตามพารามิเตอร์เช่นความลึกของการปล่อยอุณหภูมิและการชาร์จและอัตราการปลดปล่อย .

อุณหภูมิและประจุและอัตราการคายประจุ

Under high temperature (>40 องศา) หรืออุณหภูมิต่ำ (<0℃) environment, even if it is partially discharged, the battery decay rate will accelerate, and the equivalent number of cycles may be "falsely increased".

Fast charging (>1c) จะทำให้การสูญเสียภายในของแบตเตอรี่แย่ลงและค่าสัมประสิทธิ์การแปลงรอบอาจสูงขึ้นภายใต้ DOD เดียวกัน (เช่น 0 . 5 รอบการสูญเสียจริงเท่ากับ 0.6 เท่า)

เกณฑ์การสลายกำลังการผลิต

มาตรฐานการเลิกจ้างสำหรับจำนวนรอบมักจะเกิดขึ้นเมื่อความจุของแบตเตอรี่ลดลงถึง 80% ของค่าเล็กน้อย . ตัวอย่างเช่น: เมื่อแบตเตอรี่ 10kWh สลายตัวเป็น 8KWh มันจะได้รับการพิจารณาว่ามีจำนวนรอบเล็กน้อย .}}

ในสถานการณ์การปลดปล่อยบางส่วนการสลายตัวของกำลังการผลิตจะช้าลงและจำนวนรอบที่มีอยู่จริงอาจเกินค่าเล็กน้อย (e . g . จำนวนรอบของลิเธียมเหล็กฟอสเฟตที่ 50% DOD สามารถเข้าถึง 1.5-2

หลีกเลี่ยงการปล่อยลึก

พยายามควบคุมความลึกของการปลดปล่อยภายใน 50%(e . g ., 100%→ 50%) ซึ่งสามารถลดจำนวนรอบที่เทียบเท่าและยืดอายุการใช้งานแบตเตอรี่ .}}

ตัวอย่าง: แบตเตอรี่ลิเธียมเหล็กฟอสเฟตที่มีรอบ 3000 รอบ (80% DOD) สามารถหมุนได้มากกว่า 6,000 ครั้งหากใช้ที่ 50% DOD .}

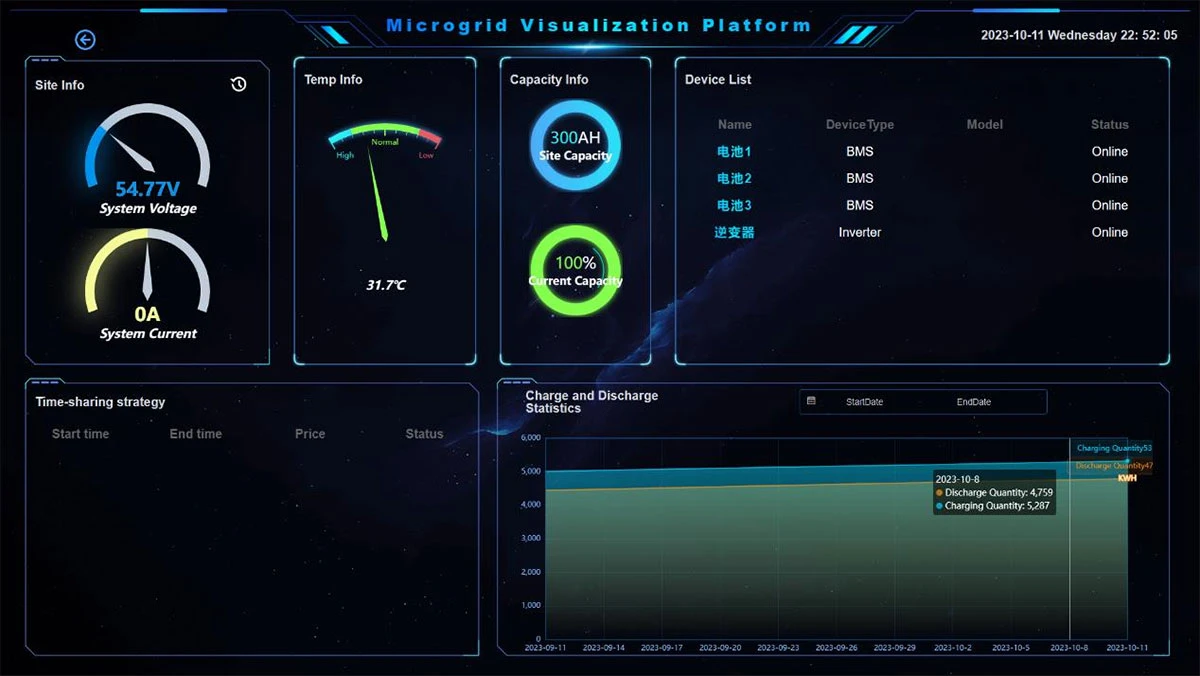

ใช้ BMS เพื่อตรวจสอบวัฏจักรที่เทียบเท่า

ดู "หมายเลขวัฏจักรที่เทียบเท่าสะสม" ผ่านแอพระบบจัดเก็บพลังงานและวางแผนรอบการเปลี่ยนล่วงหน้าตามข้อมูลการสลายตัวของแบตเตอรี่ (เช่นเปอร์เซ็นต์ความจุที่เหลือ) .}

รวมกับกลยุทธ์ราคาไฟฟ้าเพื่อปรับสมดุลการชาร์จและการปลดปล่อย

หากเป้าหมายคือการเก็งกำไรสูงสุด Valley (เช่นการชาร์จในช่วงเวลาหุบเขาและการปล่อยในช่วงเวลาสูงสุด) การปล่อยบางส่วน (เช่น 30% -50% DOD) สามารถใช้งานได้โดยเฉพาะเพื่อลดจำนวนรอบ

สูตรหลัก: จำนวนรอบที่เทียบเท่า=ความลึกของการปล่อยสะสม (DOD ทั้งหมด) ÷ 100%

หลักการสำคัญ: การปลดปล่อยบางส่วนจะถูกสะสมในสัดส่วนความลึกที่ต่ำลงจะช้าลงจำนวนรอบจะถูกใช้;

การเพิ่มประสิทธิภาพชีวิต: การควบคุมความลึกของการปลดปล่อย<50% can make the actual battery life reach 1.5-2 times the nominal value.

ผ่านตรรกะข้างต้นผู้ใช้สามารถประเมินการสูญเสียการใช้แบตเตอรี่การจัดเก็บพลังงานไฟฟ้าโซลาร์เซลล์อย่างแม่นยำและการดำเนินการตามแผนและการบำรุงรักษาและกลยุทธ์การทดแทนอย่างมีเหตุผล .
