จะทดสอบประสิทธิภาพของแผงโซลาร์เซลล์ได้อย่างไร?
พลังงานแสงอาทิตย์เป็นแหล่งพลังงานหมุนเวียนและเป็นมิตรต่อสิ่งแวดล้อมซึ่งได้รับความนิยมเพิ่มขึ้นเรื่อยๆ ตลอดหลายปีที่ผ่านมา แผงโซลาร์เซลล์เป็นส่วนประกอบสำคัญในระบบพลังงานแสงอาทิตย์เชิงพาณิชย์และที่อยู่อาศัย ประสิทธิภาพของแผงโซลาร์เซลล์เป็นปัจจัยสำคัญในการกำหนดความน่าเชื่อถือและความเหมาะสมสำหรับการใช้งานต่างๆ ในบทความนี้ เราจะมาสำรวจความสำคัญของการทดสอบประสิทธิภาพของแผงโซลาร์เซลล์และวิธีการทดสอบ
เหตุใดจึงควรทดสอบประสิทธิภาพแผงโซลาร์เซลล์?
ประสิทธิภาพของแผงโซลาร์เซลล์แสดงถึงส่วนหนึ่งของพลังงานแสงอาทิตย์ที่ถูกแปลงเป็นพลังงานไฟฟ้า การทดสอบประสิทธิภาพจะช่วยให้ระบุประสิทธิภาพของแผงโซลาร์เซลล์และความเหมาะสมสำหรับการใช้งานเฉพาะได้ ผลการทดสอบช่วยให้ผู้ผลิตสามารถปรับปรุงการออกแบบและการทำงานของแผงโซลาร์เซลล์ได้ นอกจากนี้ การทดสอบประสิทธิภาพแผงโซลาร์เซลล์ยังมีความจำเป็นสำหรับการกำหนดตำแหน่งการติดตั้งและตำแหน่งที่เหมาะสมที่สุด ตลอดจนแจ้งตารางการบำรุงรักษา
ทดสอบประสิทธิภาพแผงโซล่าเซลล์อย่างไร?
ต่อไปนี้เป็นวิธีการบางส่วนที่ใช้ในการทดสอบประสิทธิภาพของแผงโซลาร์เซลล์:

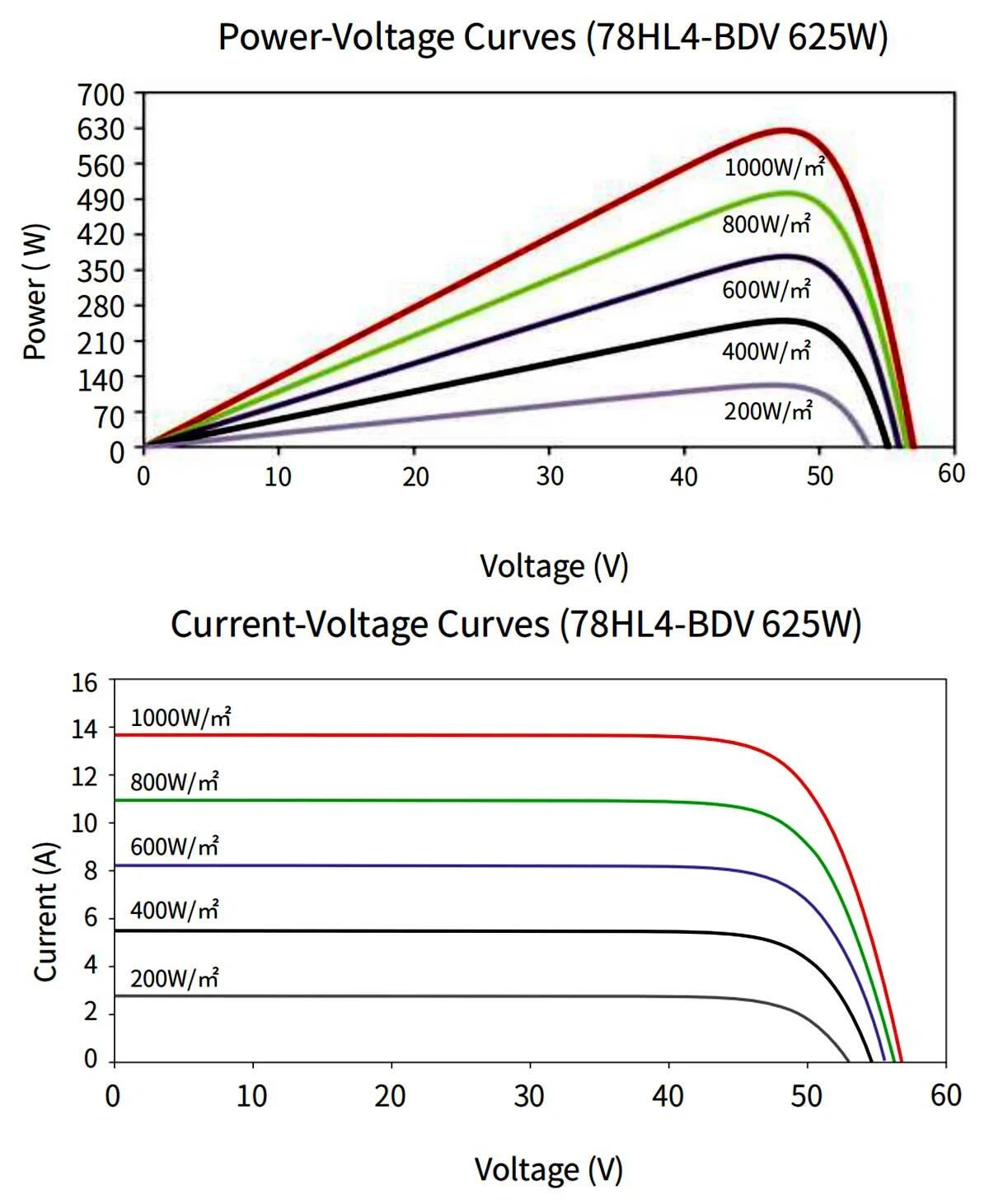

1. การทดสอบประสิทธิภาพของแผงโซลาร์เซลล์: การวิเคราะห์การทดสอบ IV-Curve
การทดสอบเส้นโค้ง IV เกี่ยวข้องกับการวัดกระแสและแรงดันไฟฟ้าที่ส่งออกจากแผงโซลาร์เซลล์และวาดค่าเหล่านี้ลงบนกราฟ เส้นโค้งที่ได้จะให้ข้อมูลเกี่ยวกับความต้านทาน จุดจ่ายไฟที่เหมาะสม และประสิทธิภาพของแผงโซลาร์เซลล์ ขั้นตอนต่อไปนี้จะอธิบายวิธีการดำเนินการทดสอบเส้นโค้ง IV:
1. ตั้งค่าอุปกรณ์: คุณจะต้องมีเครื่องจำลองพลังงานแสงอาทิตย์ โหลดอิเล็กทรอนิกส์ โวลต์มิเตอร์ และแอมมิเตอร์ เชื่อมต่ออุปกรณ์เหล่านี้กับแผงโซลาร์เซลล์ตามคำแนะนำของผู้ผลิต
2. กำหนดแรงดันไฟฟ้าวงจรเปิด: ขั้นแรก ให้วัดแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์ นี่คือแรงดันไฟฟ้าขาออกเมื่อไม่มีโหลดเชื่อมต่อกับแผง บันทึกค่านี้ไว้
3. ตรวจสอบกระแสไฟฟ้าลัดวงจร: ต่อสายไฟข้ามขั้วต่อทั้งสองของแผงเพื่อสร้างไฟฟ้าลัดวงจร วัดกระแสไฟฟ้าขาออกที่เกิดขึ้นและบันทึกค่านี้
4. วัดค่ากระแสและแรงดันไฟขาออก: เชื่อมต่อโหลดอิเล็กทรอนิกส์กับแผงและตั้งค่าให้ดึงพลังงานจากแผง วัดค่ากระแสและแรงดันไฟขาออกของแผงสำหรับค่าโหลดต่างๆ
5. พล็อตผลลัพธ์บนกราฟ: ใช้ข้อมูลที่รวบรวมมาสร้างกราฟ IV ของแผง ซึ่งจะแสดงความสัมพันธ์ระหว่างเอาต์พุตกระแสและแรงดันไฟฟ้า
6. วิเคราะห์ผลลัพธ์: วิเคราะห์กราฟเพื่อพิจารณาประสิทธิภาพของแผงและจุดจ่ายไฟที่เหมาะสม จุดจ่ายไฟที่เหมาะสมคือจุดบนกราฟที่แผงผลิตพลังงานได้มากที่สุด
ตัวอย่างเช่น สมมติว่าคุณกำลังทดสอบแผงโซลาร์เซลล์ขนาด 100- วัตต์ หลังจากทำการทดสอบเส้นโค้ง IV แล้ว คุณพบว่าแผงโซลาร์เซลล์มีประสิทธิภาพ 16% และมีจุดจ่ายไฟที่เหมาะสมคือ 17 โวลต์และ 5.88 แอมป์
ข้อมูลนี้สามารถนำมาใช้เพื่อกำหนดปริมาณพลังงานที่แผงโซลาร์เซลล์สามารถผลิตได้ภายใต้เงื่อนไขต่างๆ นอกจากนี้ยังสามารถใช้เปรียบเทียบประสิทธิภาพของแผงโซลาร์เซลล์แต่ละแผงและตัดสินใจว่าจะใช้แผงโซลาร์เซลล์ใดในโครงการใดโครงการหนึ่ง
2.การทดสอบประสิทธิภาพของแผงโซลาร์เซลล์: คู่มือการทดสอบแฟลช
การทดสอบแฟลชคือการทดสอบประสิทธิภาพประเภทหนึ่งที่วัดเอาต์พุตไฟฟ้าของแผงโซลาร์เซลล์ภายในเวลาเพียงไม่กี่วินาที การทดสอบนี้ดำเนินการภายใต้เงื่อนไขมาตรฐาน รวมถึงแหล่งกำเนิดแสง อุณหภูมิ และความชื้นที่ได้มาตรฐาน
ขั้นตอนการทดสอบแฟลชเกี่ยวข้องกับการใช้เครื่องมือเพื่อให้แผงโซลาร์เซลล์ได้รับแสงที่แรงสูงและเป็นระยะเวลาสั้นๆ แล้ววัดกระแสและแรงดันไฟฟ้าที่ส่งออก จากนั้นจึงนำข้อมูลนี้ไปใช้ในการคำนวณประสิทธิภาพของแผงโซลาร์เซลล์ในแง่ของปริมาณพลังงานที่สามารถผลิตได้
มีปัจจัยหลายประการที่สามารถส่งผลต่อประสิทธิภาพของแผงโซลาร์เซลล์ เช่น คุณภาพของวัสดุที่ใช้ มุมและทิศทางของแผง และปริมาณแสงที่ตกกระทบแผง การทดสอบแฟลชสามารถช่วยระบุปัญหาใดๆ ที่เกิดขึ้นกับแผงโซลาร์เซลล์ได้ และช่วยให้ปรับเปลี่ยนเพื่อปรับปรุงผลลัพธ์ได้
ตัวอย่างเช่น หากการทดสอบแฟลชเผยให้เห็นว่าแผงโซลาร์เซลล์ไม่ได้ผลิตพลังงานในปริมาณที่คาดหวัง อาจเป็นเพราะปัญหาในการจัดวางหรือตำแหน่งของแผงโซลาร์เซลล์ การปรับมุมหรือทิศทางของแผงโซลาร์เซลล์จะช่วยเพิ่มการผลิตพลังงานได้
นอกจากการระบุปัญหาประสิทธิภาพแล้ว การทดสอบแฟลชยังใช้ในการเปรียบเทียบประสิทธิภาพของแผงโซลาร์เซลล์ประเภทต่างๆ ได้ด้วย โดยการทดสอบแผงโซลาร์เซลล์หลายแผงภายใต้เงื่อนไขเดียวกัน จะสามารถระบุได้ว่าแผงโซลาร์เซลล์ใดมีประสิทธิภาพและประสิทธิผลสูงสุด
3. เทอร์โมกราฟี
เทอร์โมกราฟีทำงานโดยจับรังสีอินฟราเรดที่ปล่อยออกมาจากวัตถุและแปลงเป็นภาพแสดงการกระจายของอุณหภูมิ โดยการสังเกตรูปแบบความร้อนของแผงโซลาร์เซลล์ ทำให้สามารถระบุบริเวณบนแผงที่ร้อนเกินไปหรือทำงานได้ต่ำกว่ามาตรฐานได้ ข้อมูลนี้สามารถใช้วินิจฉัยปัญหาและปรับปรุงประสิทธิภาพของแผงโซลาร์เซลล์ได้
การใช้งานเทอร์โมกราฟีทั่วไปอย่างหนึ่งในการทดสอบแผงโซลาร์เซลล์คือการตรวจจับจุดร้อน จุดร้อนเกิดขึ้นเมื่อส่วนหนึ่งของแผงร้อนกว่าส่วนอื่นอย่างเห็นได้ชัดเนื่องจากเซลล์ทำงานผิดปกติหรือถูกบังแดด จุดร้อนเหล่านี้ไม่เพียงแต่ลดประสิทธิภาพของแผงเท่านั้น แต่ยังอาจทำให้เกิดความเสียหายในระยะยาวได้หากไม่ได้รับการแก้ไข การใช้เทอร์โมกราฟีทำให้สามารถระบุและจัดการกับจุดร้อนได้อย่างง่ายดาย
การประยุกต์ใช้เทอร์โมกราฟีอีกประการหนึ่งในการทดสอบแผงโซลาร์เซลล์คือการระบุเซลล์ที่ทำงานได้ไม่เป็นไปตามที่ควรจะเป็น แผงโซลาร์เซลล์ประกอบด้วยเซลล์โฟโตวอลตาอิคหลายเซลล์ และหากเซลล์เพียงเซลล์เดียวได้รับความเสียหายหรือทำงานได้ต่ำกว่ามาตรฐาน อาจส่งผลกระทบต่อประสิทธิภาพโดยรวมของแผงได้ การใช้เทอร์โมกราฟีช่วยให้สามารถระบุเซลล์ที่ไม่ผลิตความร้อนได้มากเท่าที่ควรได้อย่างรวดเร็ว
ความสัมพันธ์ระหว่างประสิทธิภาพและกำลังไฟฟ้าขาออก
ความสัมพันธ์ระหว่างประสิทธิภาพและผลผลิตพลังงานมีความสำคัญอย่างยิ่งในการทำความเข้าใจถึงการทำงานของแผงโซลาร์เซลล์ ประสิทธิภาพของแผงโซลาร์เซลล์ส่งผลโดยตรงต่อผลผลิตพลังงานของแผง ซึ่งก็คือปริมาณไฟฟ้าที่แผงโซลาร์เซลล์ผลิตได้ภายใต้เงื่อนไขต่างๆ ผลผลิตพลังงานจะแปรผันตามปริมาณแสงแดดที่แผงโซลาร์เซลล์ได้รับ แผงโซลาร์เซลล์ที่มีประสิทธิภาพสูงกว่าจะแปลงแสงอาทิตย์ให้เป็นพลังงานไฟฟ้าที่ใช้ได้มากขึ้น ส่งผลให้ผลผลิตพลังงานสูงขึ้น ดังนั้น แผงโซลาร์เซลล์ที่มีประสิทธิภาพสูงกว่าจึงสามารถผลิตพลังงานไฟฟ้าได้มากกว่าแผงโซลาร์เซลล์ที่มีค่าประสิทธิภาพต่ำกว่า แม้จะอยู่ในเงื่อนไขเดียวกันก็ตาม
การทดสอบประสิทธิภาพของแผงโซลาร์เซลล์ถือเป็นสิ่งสำคัญในการรับรองว่าแผงโซลาร์เซลล์ทำงานได้อย่างถูกต้องและผลิตพลังงานได้อย่างเหมาะสม ผู้ผลิตและผู้ติดตั้งแผงโซลาร์เซลล์ใช้หลากหลายวิธีในการทดสอบประสิทธิภาพ รวมถึงการทดสอบเส้นโค้ง IV การทดสอบแฟลช และการถ่ายภาพความร้อน การทำความเข้าใจความสัมพันธ์ระหว่างประสิทธิภาพและพลังงานที่ส่งออกมาถือเป็นสิ่งสำคัญในการเลือกแผงโซลาร์เซลล์ที่ดีที่สุดสำหรับการใช้งานเฉพาะด้าน โดยรวมแล้ว การทดสอบประสิทธิภาพของแผงโซลาร์เซลล์ถือเป็นสิ่งจำเป็นเพื่อให้มั่นใจถึงประสิทธิภาพที่เหมาะสมที่สุด ลดต้นทุนการบำรุงรักษา และปรับปรุงความน่าเชื่อถือและความทนทานของแผงโซลาร์เซลล์
