แรงดันไฟฟ้าขาเข้าสูงสุดของตัวควบคุมการชาร์จคือเท่าใด?

ในฐานะซัพพลายเออร์ตัวควบคุมการชาร์จ ฉันมักถูกถามเกี่ยวกับแรงดันไฟฟ้าขาเข้าสูงสุดของอุปกรณ์เหล่านี้ เป็นคำถามที่สำคัญ เนื่องจากการผิดพลาดสามารถนำไปสู่ปัญหาได้ทุกประเภท ตั้งแต่ประสิทธิภาพที่ลดลงไปจนถึงความล้มเหลวของระบบโดยสมบูรณ์ มาดูกันว่าแรงดันไฟฟ้าอินพุตสูงสุดของตัวควบคุมการชาร์จคืออะไร และเหตุใดจึงสำคัญ

แรงดันไฟฟ้าขาเข้าสูงสุดคืออะไร?

แรงดันไฟฟ้าขาเข้าสูงสุดของตัวควบคุมการชาร์จคือแรงดันไฟฟ้าสูงสุดที่อุปกรณ์สามารถรับได้อย่างปลอดภัยจากแหล่งพลังงาน ซึ่งโดยทั่วไปคือแผงโซลาร์เซลล์ หากแรงดันไฟฟ้าอินพุตเกินขีดจำกัดนี้ ตัวควบคุมการชาร์จอาจมีความร้อนมากเกินไป ทำงานผิดปกติ หรือแม้กระทั่งได้รับความเสียหายอย่างถาวร ผู้ผลิตกำหนดขีดจำกัดนี้โดยพิจารณาจากส่วนประกอบภายในและการออกแบบตัวควบคุมการชาร์จ

เหตุใดแรงดันไฟฟ้าขาเข้าสูงสุดจึงมีความสำคัญ

การทำความเข้าใจแรงดันไฟฟ้าขาเข้าสูงสุดถือเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ ประการแรก ช่วยให้มั่นใจในความปลอดภัยของตัวควบคุมการชาร์จและระบบพลังงานแสงอาทิตย์ทั้งหมด หากแรงดันไฟฟ้าอินพุตสูงเกินไป อาจทำให้เกิดไฟฟ้าลัดวงจร ไฟฟ้าลัดวงจร และอันตรายอื่นๆ ที่อาจทำให้อุปกรณ์เสียหายและก่อให้เกิดความเสี่ยงต่อผู้คนได้

ประการที่สอง ส่งผลต่อประสิทธิภาพของระบบ เมื่อแรงดันไฟฟ้าขาเข้าอยู่ในช่วงที่แนะนำ ตัวควบคุมการชาร์จสามารถแปลงพลังงานแสงอาทิตย์ให้เป็นพลังงานที่ใช้งานได้สำหรับแบตเตอรี่ได้อย่างมีประสิทธิภาพมากขึ้น หากแรงดันไฟฟ้าสูงหรือต่ำเกินไป กระบวนการแปลงจะมีประสิทธิภาพน้อยลง ส่งผลให้สิ้นเปลืองพลังงานและประสิทธิภาพการชาร์จแบตเตอรี่ลดลง

ปัจจัยที่ส่งผลต่อแรงดันไฟฟ้าขาเข้าสูงสุด

มีหลายปัจจัยที่สามารถส่งผลต่อแรงดันไฟฟ้าขาเข้าสูงสุดของตัวควบคุมการชาร์จ

การกำหนดค่าแผงโซลาร์เซลล์

วิธีการเชื่อมต่อแผงโซลาร์เซลล์ในระบบสามารถส่งผลกระทบอย่างมากต่อแรงดันไฟฟ้าขาเข้า เมื่อแผงเชื่อมต่อแบบอนุกรม แรงดันไฟฟ้าจะเพิ่มขึ้น ตัวอย่างเช่น หากคุณมีแผงโซลาร์เซลล์ขนาด 12 โวลต์ 2 แผงต่ออนุกรมกัน แรงดันไฟขาออกทั้งหมดจะเท่ากับ 24 โวลต์ ดังนั้น หากคุณใช้แผงหลายแผง คุณจะต้องคำนวณแรงดันไฟฟ้าทั้งหมดอย่างระมัดระวังเพื่อให้แน่ใจว่าจะไม่เกินแรงดันไฟฟ้าขาเข้าสูงสุดของตัวควบคุมการชาร์จ

อุณหภูมิ

อุณหภูมิของแผงโซลาร์เซลล์ยังส่งผลต่อแรงดันไฟขาออกอีกด้วย โดยทั่วไปเมื่ออุณหภูมิลดลง แรงดันไฟฟ้าของแผงโซลาร์เซลล์จะเพิ่มขึ้น ซึ่งหมายความว่าในสภาพอากาศหนาวเย็น แรงดันไฟเอาท์พุตของแผงอาจสูงกว่าในช่วงอุณหภูมิปกติหรืออบอุ่น เครื่องควบคุมการชาร์จที่ดีควรจะสามารถรับมือกับความผันผวนของแรงดันไฟฟ้าที่เกี่ยวข้องกับอุณหภูมิได้โดยไม่เกิดความเสียหาย

ประเภทตัวควบคุมการชาร์จ

ตัวควบคุมการชาร์จประเภทต่างๆ มีพิกัดแรงดันไฟฟ้าขาเข้าสูงสุดที่แตกต่างกัน ตัวอย่างเช่น ตัวควบคุมการชาร์จแบบ PWM (การปรับความกว้างพัลส์) มักจะมีพิกัดแรงดันไฟฟ้าอินพุตสูงสุดที่ต่ำกว่า เมื่อเทียบกับตัวควบคุมการชาร์จ MPPT (การติดตามจุดพลังงานสูงสุด)

ตัวควบคุมการชาร์จแบบ PWM

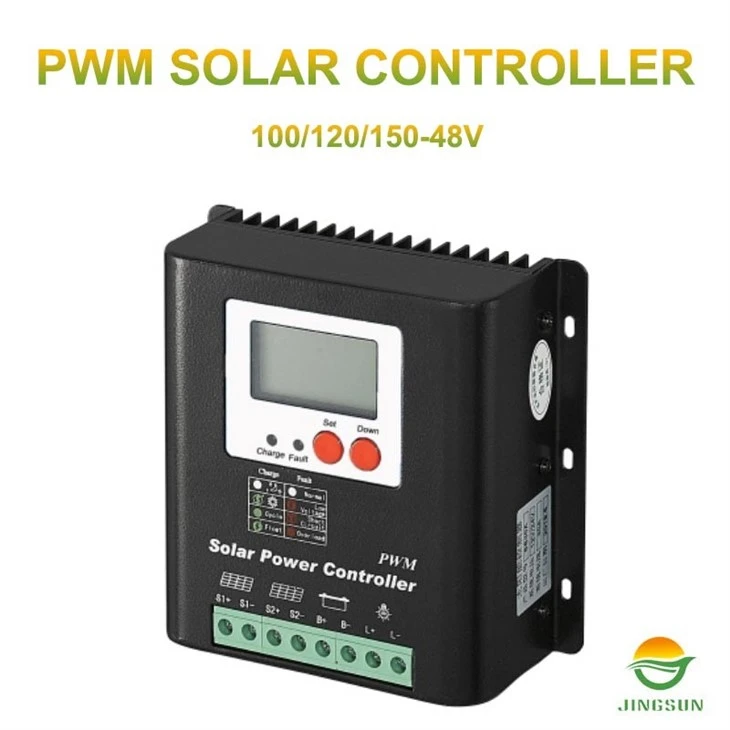

พีเอ็มแอล 24Vและตัวควบคุมการชาร์จพลังงานแสงอาทิตย์ 48V PWMค่อนข้างเป็นที่นิยมในระบบพลังงานแสงอาทิตย์ขนาดเล็ก ตัวควบคุมการชาร์จแบบ PWM ทำงานโดยการเชื่อมต่อและถอดแผงโซลาร์เซลล์เข้ากับแบตเตอรี่โดยตรงที่ความถี่สูง เรียบง่ายและคุ้มค่า แต่ก็มีประสิทธิภาพน้อยกว่าตัวควบคุม MPPT เช่นกัน

โดยทั่วไป แรงดันไฟฟ้าอินพุตสูงสุดของตัวควบคุมการประจุ PWM จะอยู่ในช่วงตั้งแต่ประมาณ 28 โวลต์สำหรับระบบ 12 โวลต์ จนถึงประมาณ 60 โวลต์สำหรับระบบ 24 โวลต์หรือ 48 โวลต์ อย่างไรก็ตาม วิธีที่ดีที่สุดคือตรวจสอบข้อมูลจำเพาะของผลิตภัณฑ์ที่ผู้ผลิตระบุไว้

ตัวควบคุมการชาร์จ MPPT

ในทางกลับกันตัวควบคุมการชาร์จ MPPT อัจฉริยะมีความก้าวหน้ามากขึ้น พวกเขาสามารถติดตามจุดพลังงานสูงสุดของแผงโซลาร์เซลล์และปรับแรงดันไฟฟ้าขาเข้าเพื่อให้ได้พลังงานสูงสุด โดยทั่วไปตัวควบคุมการชาร์จ MPPT จะมีพิกัดแรงดันไฟฟ้าอินพุตสูงสุดที่สูงกว่า บางชนิดสามารถรองรับแรงดันไฟฟ้าขาเข้าได้สูงถึง 150 โวลต์หรือมากกว่านั้น ซึ่งทำให้เหมาะสำหรับระบบพลังงานแสงอาทิตย์ขนาดใหญ่ที่มีแผงหลายแผงเชื่อมต่อกันแบบอนุกรม

วิธีการตรวจสอบแรงดันไฟฟ้าขาเข้าสูงสุดที่เหมาะสมสำหรับระบบของคุณ

เมื่อเลือกตัวควบคุมการชาร์จ คุณต้องพิจารณาแรงดันเอาต์พุตรวมของแผงโซลาร์เซลล์ของคุณ ขั้นแรก ค้นหาแรงดันไฟฟ้าวงจรเปิด (Voc) ของแผงโซลาร์เซลล์แต่ละแผงจากเอกสารข้อมูลของผู้ผลิต จากนั้น คำนวณ Voc ทั้งหมดตามวิธีการเชื่อมต่อแผง (อนุกรมหรือขนาน)

ตัวอย่างเช่น หากคุณมีแผงโซลาร์เซลล์ 4 แผงที่มี Voc ละ 22 โวลต์ และคุณเชื่อมต่อแผงเหล่านั้นแบบอนุกรม จำนวน Voc ทั้งหมดจะเป็น 4 x 22 = 88 โวลต์ ในกรณีนี้ คุณจะต้องมีตัวควบคุมการชาร์จที่มีระดับแรงดันไฟฟ้าอินพุตสูงสุดอย่างน้อย 88 โวลต์ อย่างไรก็ตาม เป็นความคิดที่ดีที่จะเพิ่มระยะขอบด้านความปลอดภัย เช่น 20 - 30% เพื่อพิจารณาความแปรผันของอุณหภูมิและปัจจัยอื่นๆ ดังนั้น คุณอาจต้องการมองหาตัวควบคุมการชาร์จที่มีระดับแรงดันไฟฟ้าอินพุตสูงสุดประมาณ 110 - 120 โวลต์

บทสรุป

แรงดันไฟฟ้าขาเข้าสูงสุดของตัวควบคุมการชาร์จเป็นปัจจัยสำคัญในการออกแบบและใช้งานระบบพลังงานแสงอาทิตย์ ในฐานะซัพพลายเออร์ ฉันแนะนำให้ลูกค้าคำนวณแรงดันไฟฟ้าเอาท์พุตรวมของแผงโซลาร์เซลล์อย่างระมัดระวัง และเลือกตัวควบคุมการชาร์จที่มีระดับแรงดันไฟฟ้าอินพุตสูงสุดที่เหมาะสม ไม่ว่าคุณจะใช้กพีเอ็มแอล 24V,ตัวควบคุมการชาร์จพลังงานแสงอาทิตย์ 48V PWM, หรือตัวควบคุมการชาร์จ MPPT อัจฉริยะการทำความเข้าใจพารามิเตอร์นี้จะช่วยให้คุณได้รับประโยชน์สูงสุดจากระบบพลังงานแสงอาทิตย์ของคุณ

หากคุณกำลังวางแผนที่จะซื้อเครื่องควบคุมการชาร์จสำหรับโครงการพลังงานแสงอาทิตย์ของคุณ เรายินดีเป็นอย่างยิ่งที่จะช่วยเหลือคุณ เรามีตัวควบคุมการชาร์จคุณภาพสูงที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะของคุณ โปรดอย่าลังเลที่จะติดต่อเราและมาหารือกันว่าเราจะทำให้ระบบพลังงานแสงอาทิตย์ของคุณประสบความสำเร็จได้อย่างไร

อ้างอิง

• "คู่มือพลังงานแสงอาทิตย์" โดย John Wiles
• เอกสารข้อมูลผู้ผลิตแผงโซลาร์เซลล์และตัวควบคุมการชาร์จต่างๆ
